Bell Annealing Furnace dengan Produktivitas Tinggi, Steel Annealing Furnace
1. Sistem hidrogen atau nitrogen
2. Pemanasan aliran konveksi tinggi
3. Sifat mekanik yang konsisten
4. Program kontrol yang dioptimalkan
1. Pengantar Tungku

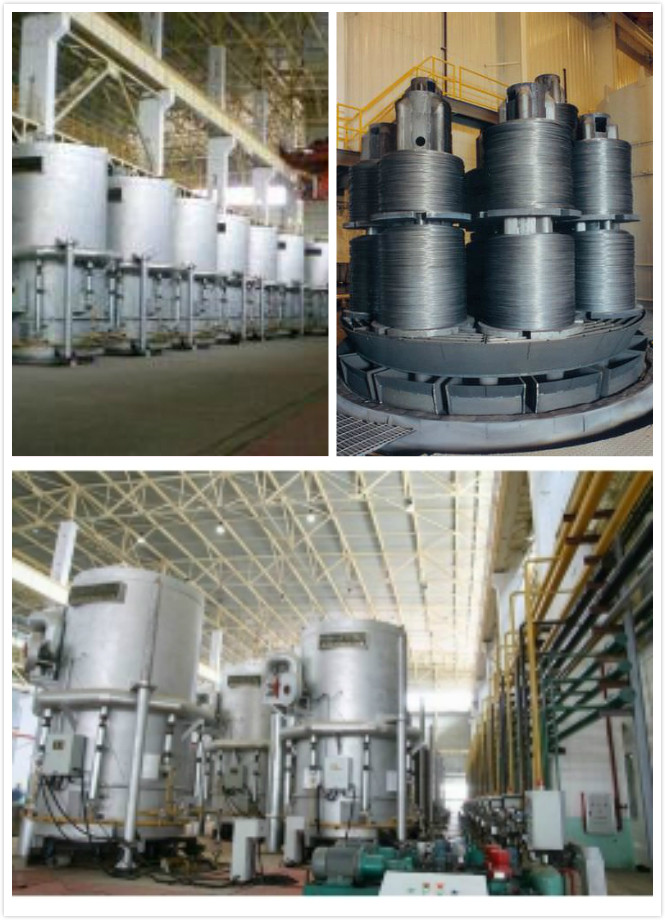

Jenis anil tungku bel digunakan untuk anil strip baja, strip aluminium dan strip tembaga. Kapasitas pemuatan tungku dapat mencapai 60 Ton (Maks.). Diameter pemuatan dapat mencapai 2,6 meter (Maks.) Dan ketinggian pemuatan dapat mencapai 3,7 meter (Maks.).
2. Karakteristik Utama
(1) 100% hidrogen atau 75% hidrogen atau sistem nitrogen
(2) Pemanasan aliran konveksi tinggi
(3) Sifat mekanik yang konsisten pada bahan anil
(4) Program kontrol yang dioptimalkan
(5) Minimalkan biaya produksi
(6) Produktivitas tinggi
(7) Desain yang disesuaikan untuk baja, tembaga, dan paduan; strip, kawat dan tabung.
3. Komponen Utama:
(1) Penutup pemanas
(2) Penutup pendingin
(3) Dasar tae
(4) Penutup dalam
(5) Sistem listrik
4. Parameter utama tungku:
Untuk baja:
TIDAK | BARANG | PARAMETER | UCAPAN |
1 | Memuat diameter | 1500mm | |
2 | Memuat tinggi | 2600mm | |
3 | Diameter penutup dalam | 1700mm | |
4 | Memuat berat koil | 25 Ton | 5 gulungan |
5 | Kapasitas pemuatan dasar | 35 Ton | Dengan faktor keamanan |
6 | Suhu anil maksimum | 750 ℃ | 300 ~ 750 ℃ Dapat Disesuaikan |
7 | Suhu maksimum penutup pemanas | 850 ℃ | Dapat diatur |
8 | Daya pemanas | 450kw + 10% | |
9 | Suhu meningkat waktu | 2.5jam | |
10 | Kecepatan suhu meningkat | ≈120 ℃ / jam | Ketika suhu di bawah 500 ℃ |
111 | Akurasi suhu tungku | ≤ ± 5 ℃ | |
12 | Suhu dinding luar tungku | ≤40 ℃ | Termasuk suhu di sekitarnya |
13 | Daya kipas pemanas | 45/11 kw | Kecepatan ganda 4P / 8P |
14 | Diameter bilah kipas | 900mm | |
15 | Udara input | 36000m 3 / jam | Di bawah 75% dari H 2 |
16 | Tekanan udara | 1400pa | |
17 | Motor kipas pendingin | 1.5kw × 2 | |
18 | Diameter bilah kipas pendingin | 550mm | |
19 | Udara pendingin | 6000 m 3 / jam × 2 | |
20 | Kekosongan luar biasa | 1 × 10 3 pa | |
21 | Tekanan kerja di tungku | 5KPa | |
22 | Jenis pompa vakum | 2X-70 Rotating blade pump | |
23 | Waktu vakum | ≈20-25 mnt | |
24 | Pemuatan derek diangkat | ≥10T | |
25 | Mengangkat tinggi | > 9.8m | Termasuk jarak aman |
26 | Kebisingan | ≤85db |
5. Deskripsi Lini Produksi:
(1) Penutup Pemanasan:
Penutup pemanas dibuat oleh pelat Q235A dan profil baja, δ = 5mm. Unit pemanas adalah strip Ni80Cr20. Suhu dinding luar tidak lebih dari 35 ℃.
(2) Sampul Dalam:
Dibuat oleh SUS321 kualitas tinggi (1Cr18Ni9T) .cover δ = 6mm
(3) Dasar Tungku:
Berat pemuatan dari dasar tungku adalah 35T, berat kumparan pemuatan adalah 24T, pelat penuntun dan pisau pemandu dibuat oleh baja stainless 321.Ada karet silikon 40mm antara alas dan penutup dalam untuk memastikan kekencangan udara.
