Strip Tembaga Bell Type Annealing Furnace 2700mm Memuat Tinggi
1. Sistem hidrogen atau nitrogen
2. Pemanasan aliran konveksi tinggi
3. Sifat mekanik yang konsisten
4. Program kontrol yang dioptimalkan
1. Pengantar Tungku
Jenis anil tungku bel digunakan untuk anil strip baja, strip aluminium dan strip tembaga. Kapasitas pemuatan tungku dapat mencapai 60 Ton (Maks.). Diameter pemuatan dapat mencapai 2,6 meter (Maks.) Dan ketinggian pemuatan dapat mencapai 3,7 meter (Maks.).
2. Karakteristik Utama
(1) 100% hidrogen atau 75% hidrogen atau sistem nitrogen
(2) Pemanasan aliran konveksi tinggi
(3) Sifat mekanik yang konsisten pada bahan anil
(4) Program kontrol yang dioptimalkan
(5) Minimalkan biaya produksi
(6) Produktivitas tinggi
(7) Desain yang disesuaikan untuk baja, tembaga, dan paduan; strip, kawat dan tabung.
3. Komponen Utama:

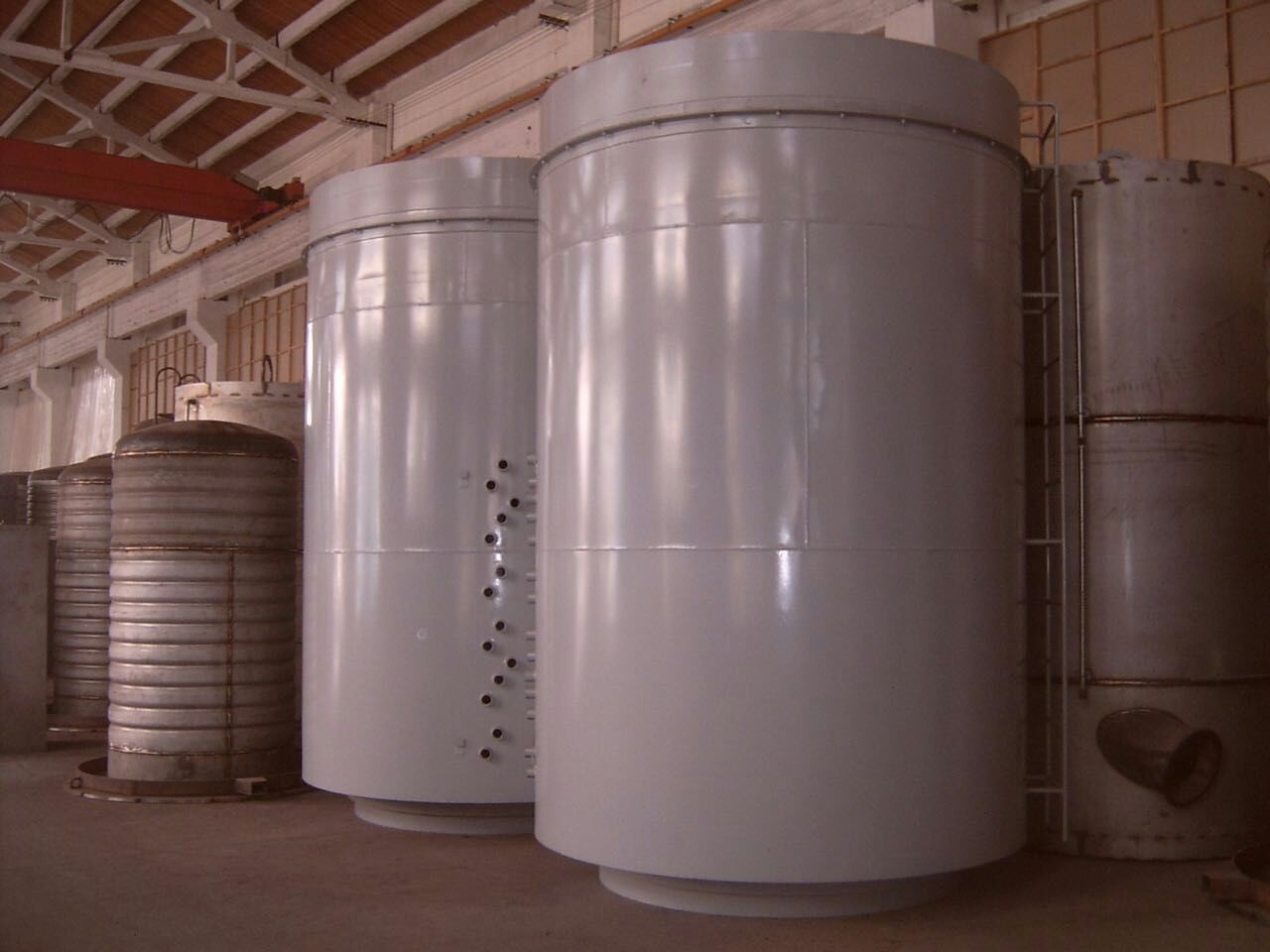

(1) Penutup pemanas
(2) Penutup pendingin
(3) Dasar tae
(4) Penutup dalam
(5) Sistem listrik
4. Parameter utama tungku:
Untuk tembaga:
TIDAK. | BARANG | PARAMETER | UCAPAN |
1 | Memuat diameter | 1400mm | Penutup dalam diameter 1600mm |
2 | Memuat tinggi | 2700mm | |
3 | Suhu maksimum penutup pemanas | 850 ℃ | Bisa disesuaikan |
4 | Suhu kerja penutup dalam | 200-750 ℃ | Bisa disesuaikan |
5 | Memuat kapasitas | 24t | 3 koil untuk 700mm |
6 | Defisit higrometri | ≤ ± 5 ℃ | |
7 | Daya pemanas | 380kw + 10% | |
8 | Suhu dinding luar tungku | ≤35 ℃ | |
9 | Tekanan di dalam | 5kpa | |
10 | Kekosongan luar biasa | 1 × 103pa | |
11 | Daya kipas pemanas | 37kw | 10-60Hz |
12 | Kecepatan putar kipas pemanas | Maksimum 1800rpm | Bisa disesuaikan |
13 | Diameter bilah kipas | 850mm | |
14 | Kecepatan pemanasan | Maksimal 120 ℃ / jam | |
15 | Udara input | 46000m3 / jam | |
16 | Tekanan udara | 2100Pa | |
17 | Kebisingan | ≤85DB | |
18 | Daya kipas pendingin | 1.5Kw × 3 | |
19 | Diameter bilah kipas pendingin | 500mm | |
20 | Mengangkat tinggi | ≥9.6m | |
21 | Pemuatan derek | ≥10T |
5. Deskripsi Lini Produksi:
(1) Penutup Pemanasan:
Penutup pemanas dibuat oleh pelat Q235A dan profil baja, δ = 5mm. Unit pemanas adalah strip Ni80Cr20. Suhu dinding luar tidak lebih dari 35 ℃.

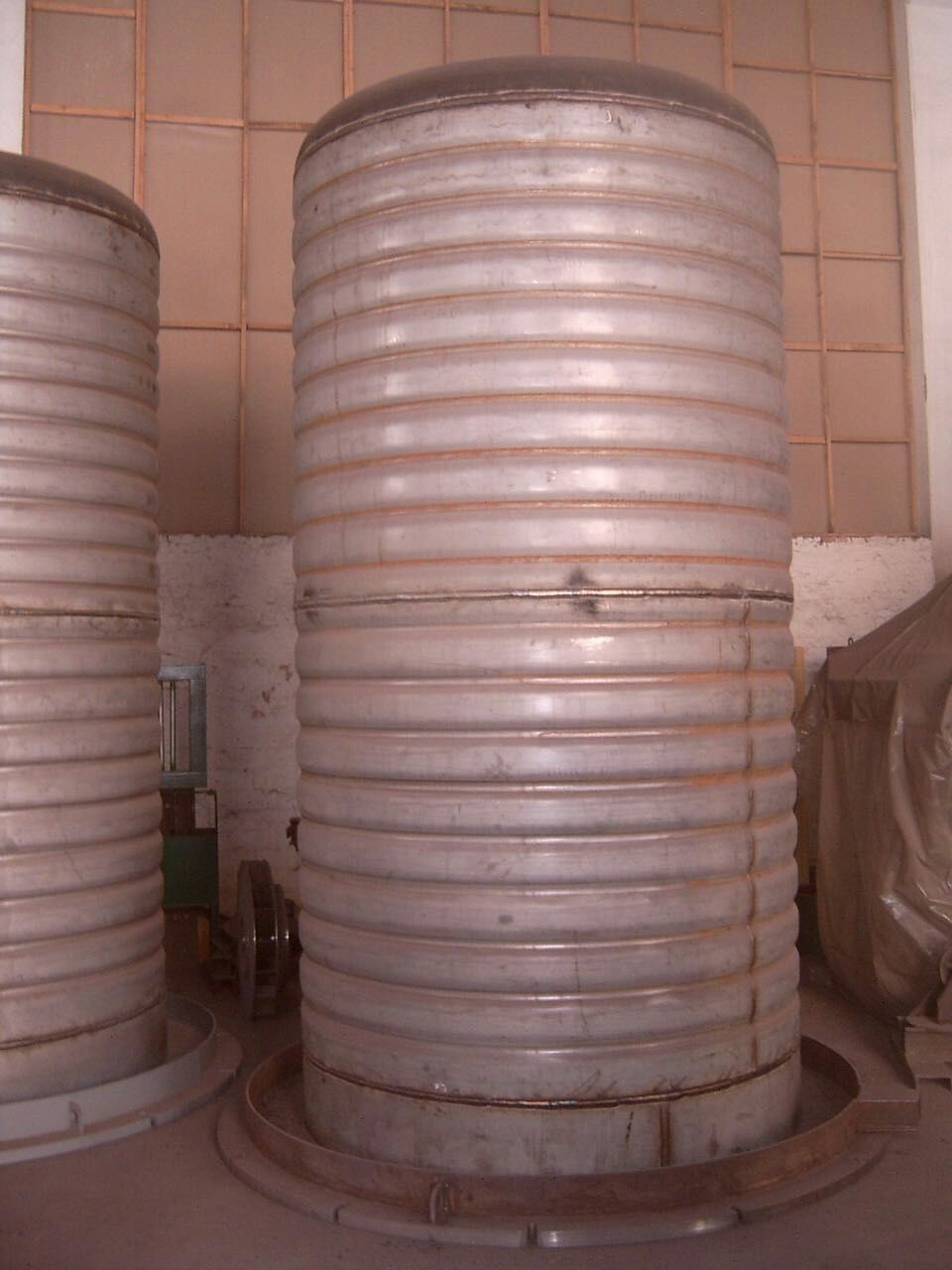

(2) Sampul Dalam:
Dibuat oleh SUS321 berkualitas tinggi (1Cr18Ni9T) .cover δ = 6mm
(3) Dasar Tungku:
Berat pemuatan dari dasar tungku adalah 35T, berat kumparan pemuatan adalah 24T, pelat penuntun dan pisau pemandu dibuat oleh baja stainless 321.Ada karet silikon 40mm antara alas dan penutup dalam untuk memastikan kekencangan udara.
Wuxi Huadong Industrial Furnace Co, Ltd
Selamat datang untuk mengunjungi dan memeriksa!
Wuxi Cina Timur Tungku Co, Ltd
Taman Industri Bashi Furong No.3, Distrik Xishan, Kota Wuxi, Provinsi Jiangsu, Cina
