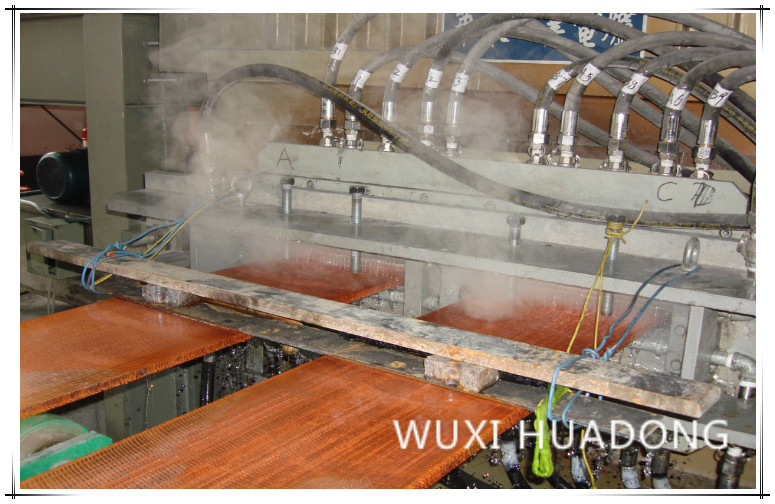

Oxgen Free Copper Slab Mesin Pengecoran Kontinyu 430 kWh / t Konsumsi Daya
Ⅰ.SPESIFIKASI
1. Jenis spesifikasi casting
* Oxgen tembaga gratis
1.1 Billet strip-strip (berbentuk persegi panjang)
Kisaran ketebalan * kisaran lebar (8--20) * (420--650) mm
Rentang diameter internal kumparan Φ (500--800) mm
Maks. diameter luar gulungan Φ1600 mm
Maks. berat kumparan 8000 KG
Jumlah jalur produksi 1--3 jalur (Diputuskan sesuai dengan kondisi bagian)
Ⅱ.PROSES
Ⅲ. PARAMEN TEKNIK UTAMA
| 1.1 | Kecepatan casting : | |
| Kecepatan traksi | 0-64 mm / s (Pengaturan stepless) | |
| Kecepatan mundur | 0-64 mm / s (Pengaturan stepless) | |
| Strip kecepatan jalur optimal | 90-120mm / mnt | |
| 1.2 | Daya peralatan : | |
Tungku kombinasi: Peleburan Memegang | 500Kw 200Kw | |
| Mesin traksi | 7.5Kw | |
| Tegangan geser hidrolik | 80 t | |
| 1.3 | Ketebalan geser | 20mm (maks) |
| 1.4 | C parameter mesin meminyaki | |
| Berat melingkar | 6000Kg | |
| Diameter dalam Coil | Φ500-800mm | |
| Diameter koil | 1600mm | |
| 1.5 | Nilai kebisingan mesin | Kurang dari 85 dB |
| 1.6 | Ketinggian garis operasi mesin | + 1000mm |
| 1.7 | Arah penggerak mesin | Drive yang tepat |
| 1.8 | Kapasitas roduction P | |
| 2 Helai: 750-1200Kg / jam | Lebar: 470mm tebal: 25mm | |
| Peralatan mesin tenaga perakitan | 700Kw | |
Ⅳ. PARAMEN PROSES UTAMA
| 1 | Keluaran | 750-1200Kg / jam |
| 2 | Rentang pengaturan suhu | ≤1300 ℃ |
| 3 | Kontrol suhu presisi tungku isolasi termal | ± 5 ℃ |
| 4 | Toleransi vertikal dan horizontal | Horisontal: + 0,10mm Vertikal: ± 0,20mm |
| 5 | Dorong dan tarik rentang penyesuaian | Dorong: 0-64mm / s ± 0.1mm (tanpa listrik) Tarik: 0-64mm / s ± 0.1mm (tanpa listrik) |
| 6 | Kurva sabit | 1.5mm / m |
| 7 | Rentang penyesuaian dragger | Seret: 0-64mm / s ± 0.1mm (tanpa listrik) Backsteppingl: 0-64mm / s ± 0.1mm (tanpa listrik) |
| 8 | Seret kecepatan garis maksimum | 120mm / mnt |
| 9 | Melingkar rentang penyesuaian | Diameter dalam koil Φ500-Φ800mm Diameter luar kumparan Φ1600mm |
| 10 | Kecepatan melingkar maksimum | 250mm / mnt |
| 11 | Rentang penyesuaian elastis | 0,95-0,75 |
| 12 | Menara dgree coiliing | ≤40m |
| 13 | Konsumsi daya unit | 430kWh / t |
Ⅴ. DAFTAR BAGIAN PERALATAN
| Tidak. | Nama dan Spesifikasi Peralatan. | Satuan | Kuantitas |
| 1 | Bagian mesin | ||
| 1.1 | Melting dan memegang tungku gabungan | set | 1 |
| 1.2 | Cetakan | set | 2 |
| 1.3 | Seret | set | 1 |
| 1.4 | Pemotong hidrolik | set | 1 |
| 1.5 | Mesin melingkar | set | 2 |
| 2 | Sistem hidrolik | ||
| 2.1 | Stasiun hidrolik titing gabungan | set | 1 |
| 2.2 | Stasiun hidrolik pemotong hidrolik | set | 1 |
| 2.3 | Seret dan lilitkan stasiun hidraulik mesin | set | 1 |
| 3 | Sistem kontrol listrik | ||
| 3.1 | Sistem kontrol tungku listrik frekuensi daya | Set | 2 |
| 3.2 | Sistem kontrol otomatis | set | 1 |
| 4 | Dokumentasi teknis dengan peralatan | set | 2 |
| 4.1 | Diagram instalasi peralatan | mengajukan | 1 |
| 4.2 | Spesifikasi peralatan | mengajukan | 1 |
| 4.3 | Diagram prinsip sistem kontrol listrik | mengajukan | 1 |
| 4.4 | Kontrol tata letak kabinet | mengajukan | 1 |
| 4.5 | Spesifikasi produk untuk peralatan listrik utama | mengajukan | 1 |
| 4.6 | Diagram sistem hidrolik | mengajukan | 1 |
| 4.7 | Program PLC | mengajukan | 1 |
