Parameter Teknologi Utama Untuk Mesin Batang Tembaga
Tahunan 2000MT D17mm-30mm |
Model: HDSYUCM-2000 |
Kapasitas tahunan: 2000mt |
Struktur tungku: 300 jenis dua tungku tubuh (1. tungku peleburan 2. holding furnace) |
Casting helai: 4 |
Diameter batang casting: 17mm— 30mm |
kecepatan casting: 0-1000mnVmin |
waktu kerja tahunan: 7920 jam |
Presisi Liquidtracking: ± 2mm |
Standar koil pengambil; <p700mrrp << p15CI0mnv <800mm |
Kecepatan leleh tembaga: 260kg / jam |
Konsumsi daya leleh tembaga: <350kwh / lon |
Bentuk pengambilan: penyesuaian otomatis |
Pendekatan pelat didorong: didorong oleh batang tembaga, penyesuaian manual |
Metok makan material sepotong tembaga katoda elektrolitik diberi makan oleh hoist listrik |
Pendekatan yang digerakkan ke atas: dhven oleh motor servo AC, rantai transmisi digerakkan oleh celah gigi sinkron tanpa celah |
Metode menjepit batang; menjepit manual |
Antarmuka operasi: tampilan tanggal, motor seoo dikendalikan oleh layar sentuh |
Total daya: 150KW AC 380V tiga fase |
Komposisi Peralatan
Pelat tembaga elektrolit (katoda tembaga / memo tembaga 99,9%) - perangkat pengisian daya (dapat cocok) - sistem tungku (tungku peleburan - gudang transisi - tungku memegang) - mesin pengecoran kontinyu pencetakan kristalisasi) - alat penarik - kecepatan - mesin penggulung otomatis mesin - untuk dijual atau pemrosesan dalam
Diagram alir

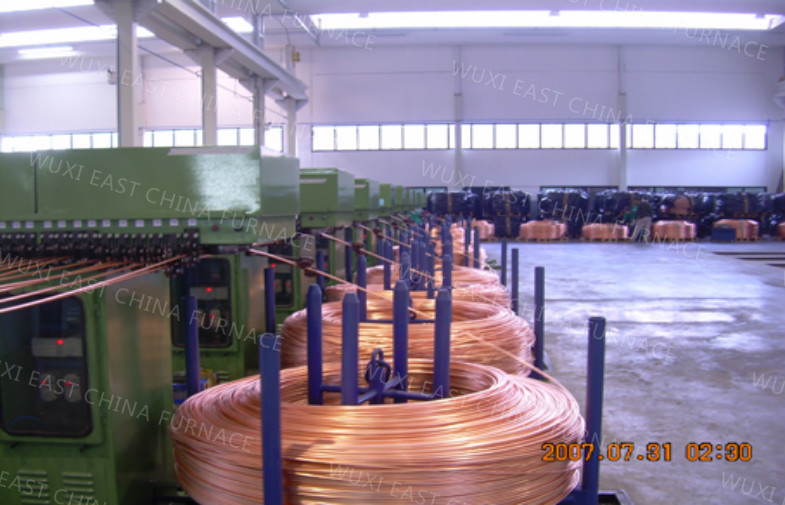

Pelat tembaga elektrolitik (99,9% sisa tembaga) bergabung dalam tungku peleburan melalui perangkat pengisian (sesuai dengan kebutuhan pengguna), (jika bahan baku bukan 1 # tembaga merah, perusahaan kami dapat merancang dan memasang tungku reverberatory sebelum peleburan tungku untuk menghilangkan kotoran tembaga). Pelat tembaga melalui induktor tipe-W menjadi cairan, kemudian mengalir dengan lancar dari gudang transisi ke tungku penampung, dan kemudian berada dalam proses reduksi mantap melalui permukaan yang ditutupi dengan arang, akhirnya dikristalisasi dengan cepat ke batang tembaga tuang oleh crystallizer dari pabrik upcast dengan proses batang tembaga ke atas pada saat yang sama, batang tembaga cor dicor ke atas sebentar-sebentar melalui dua rol traksi. Batang tembaga cor melalui mesin pengangkut, dan kerangka roda, gigi penyesuai kecepatan, kemudian ke mesin menang otomatis untuk memutar batang tembaga.
Tidak | Nama | Kuota | Catatan |
1 | Melebur dan menahan tungku kombinasi siam yang efektif | 1 set | |
Coil tungku peleburan | 1 set | ||
Jaket air tungku peleburan | 1 set | ||
Inti baja tungku peleburan | 1 set | ||
Saluran lebur tungku peleburan | 1 set | ||
Memegang koil tungku | 1 set | ||
Memegang jaket air tungku | 1 set | ||
Memegang inti baja tungku | 1 set | ||
Memegang saluran leleh tungku | 1 set | ||
2 | Bata refraktori tungku siam | 1 set | |
Bahan serudukan | 1 set | ||
Papan serat keramik al bijih (thickness20mm) | 1 set | ||
Termokopel pengukur suhu | 1 set | ||
Kasing termokopel | 1 set | ||
Alat pelacak tingkat cair tembaga | 1 set | ||
Melting furnace dan kabinet kontrol listrik holding furnace | 1 set | ||
3 | 10 strands Servo control casting machine | 1 set | |
Lembaga berorientasi lini | 1 set | ||
Sistem kontrol listrik PLC, motor Servo | 1 set | Daya motor servo: 4.4KW Yaskawa, Jepang PLC: Mitsubishi, Jepang | |
Platform mengangkat | 1 set | ||
Platform operasi siaran | 1 set | ||
Penghitung operasi servo | 1 set | ||
4 | Bingkai batas upcasting | 1 set | |
5 | Sistem distribusi air pendingin cetakan dan tungku | 1 set | |
Termasuk: Tampilan suhu, tabel suhu air, pengukur tekanan hidrolik, dll | |||
Lewati pipa, katup, | 1 set | ||
6 | Konversi frekuensi mesin penggulung tiang | 5 set | Otomatis, Konversi frekuensi |
Termasuk: case melingkar, troli melingkar, rak, pengontrol, motor konversi frekuensi, peredam, dll | |||
7 | Cetakan upcasting terus menerus | 10set | |
Manjakan bar dan kepala boneka | |||
Cetakan grafit mati | 30 pcs | ||
Kotak dan lapisan grafit | 30 pcs | ||
Konektor cepat | 15 pcs | ||
Selang | 5 koil | ||
8 | Bahan instalasi | 1 set | |
Kabel, kabel, saluran sinyal |
