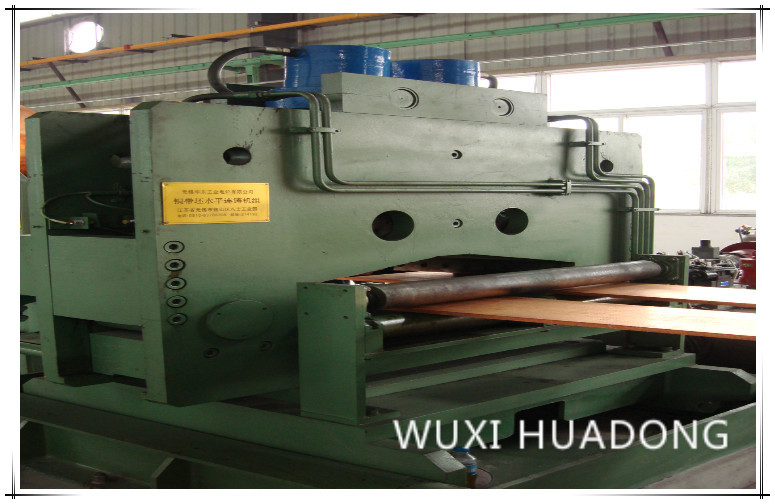

Mesin Pelat Strip Pengecoran Plat Tembaga Campuran Dua Untai
Ⅰ.SPESIFIKASI
1. Jenis spesifikasi casting
* Berbagai produksi: paduan dasar tembaga (cupronickel) kumparan billet
2. Spesifikasi koil produk jadi
2.1 Jumlah billet: 2 strip
2.2 Lebar billet: 380mm-500mm
2.3 Ketebalan billet: 16-20mm
2.4 Diameter dalam gelung: minimum Φ 600- 800mm
2.5 Diameter luar koil: maksimum Φ1800mm
2.6 Berat kumparan maksimum: maks: 6000kg
3. Nilai jaminan perbedaan ketebalan billet
3.1 Perbedaan ketebalan melintang billet: ＜ 0.75mm — 0,3 (Setelah modifikasi cetakan)
3.2 Perbedaan ketebalan longitudinal dari billet: <0.3mm (Setelah modifikasi cetakan)
3.3 Konsumsi energi rata-rata untuk peleburan dengan peleburan tungku: 250-380kwh ／ t
3,4 Konsumsi energi rata-rata untuk pengawetan suhu dengan memegang tungku: 50-80kwh / t
3.5 Gaya dorong dan gambar maksimum: 50KN
3,6 Mendorong dan menggambar kisaran kecepatan: 1,5-70mm / detik
3,7 Kecepatan casting maksimum rata-rata: 300mm ／ min
3.8 Gaya geser maksimum geser hidrolik: 600KN
3,9 Kecepatan melingkar dari coiler: 750mm ／ min
Ⅱ . DAFTAR PROSES BAGIAN MESIN CASTING CONTINUOUS CASTING
| Tidak. | nama Peralatan | Satuan | QTY |
| 1 | Frekuensi tungku peleburan induksi frekuensi (termasuk alur leleh dan bahan bangunan pelapis) | set | 1 |
| 2 | Inti besi, jaket air, dan koil tungku peleburan | set | 1 |
| 3 | Tundish | set | 1 |
| 4 | Induksi frekuensi memegang tungku frekuensi (termasuk alur leleh dan bahan bangunan pelapis) | set | 1 |
| 5 | Inti besi, jaket air dan koil memegang tungku | set | 1 |
| 6 | cetakan untuk lapisan bangunan | set | 1 |
| 7 | kristalisasi | set | 2 |
| 8 | cetakan grafit | set | 1 |
| 9 | Sealing steel mold dari crystallizer | set | 1 |
| 10 | Dummy bar (terbuat dari stainless steel) | set | 1 |
| 11 | Piring boneka | set | 1 |
| 12 | Perangkat distribusi air pendingin untuk crystallizer | set | 1 |
| 13 | Perangkat pendingin sekunder | set | 1 |
| 14 | Mesin penarikan | set | 1 |
| 15 | Mesin geser hidrolik tindak lanjut | set | 1 |
| 16 | Coiler tanpa biji | set | 2 |
| 17 | Kabel berpendingin air untuk peleburan tungku | set | 1 |
| 18 | Sistem hidrolik | Set lengkap | 1 |
| 19 | Sistem kontrol listrik | Set lengkap | 1 |
| 20 | Pengatur transformator (tanpa beban, stepped) untuk tungku peleburan | set | 1 |
| 21 | Pengatur transformator (tanpa beban, stepped) untuk memegang tungku | set | 1 |
| 22 | Perangkat perlindungan gas | set | 1 |
| 23 | Termometer suhu permukaan | set | 1 |
| 24 | Alat khusus untuk unit mesin | | |
Ⅳ PARAMETER TEKNIK UTAMA
| 1 | Tungku peleburan: |
| 1.1 | Total kapasitas tungku | 5.0T |
| 1.2 | Kapasitas tungku yang efektif | 2.5T |
| 1.3 | Tegangan listrik | 380V |
| 1.4 | Kekuatan tungku | 600KW |
| 1.5 | Tingkat leleh | 2t / jam |
| 1.6 | Faktor daya setelah kompensasi: | 0,95-1,0 |
| 1.7 | Jumlah fase dan mode koneksi induktor: | Koneksi seri fase tunggal |
| 1.8 | Dinilai kapasitas transformator: | 900KVA autotransformer berpendingin air (jalur masuk 380V, tiga fase, |
| 1.9 | mode pendinginan koil: | Pendingin air |
| 1.10 | Konsumsi air pendingin: | 5m 3 / h |
| 1.11 | Suhu tungku maksimum: | 1500 ℃ |
| 2 | Bagian memegang tungku | |
| 2.1 | Kapasitas tungku yang efektif: | 4.0T |
| 2.2 | Kapasitas pengecoran efektif: | Kurang dari 85 dB |
| 2.3 | Nilai tegangan: | 380V |
| 2.4 | Nilai daya : | 250KW |
| 2.5 | Dinilai kapasitas transformator: | 400KVA autotransformer berpendingin air (380V jalur masuk, tiga fase, pengatur tegangan step-step tanpa beban). |
| 2.6 | Faktor daya setelah kompensasi: | 0,95-1,0 |
| 2.7 | Kontrol suhu presisi: | ± 8 ℃ |
| 2.8 | Suhu tungku maksimum: | 1300 ℃ |
| 2.9 | Mode pendinginan koil: | Pendingin air |
| 3 | Cetakan | |
| 3.1 | lebar | 380-500mm |
| 3.2 | ketebalan | 16-20mm. |
| 3.3 | Bahan | 1Cr18Ni9Ti stainless steel, dilapisi dengan semak tembaga (terbuat dari tembaga T2) |
| 4 | Perangkat pendingin sekunder | |
| 4.1 | Konsumsi air: | 3 m ³ ／ h |
| 4.2 | Tekanan air: | 0,2-0,3Mpa |
| 5 | Mesin penarikan | |
| 5.1 | Gaya dorong dan gambar maksimum: | 50KN |
| 5.2 | Kecepatan: | Kecepatan: |
| 5.3 | Kisaran stroke minimum: | 0.1mm |
| 5.4 | Waktu siaga terpendek | 0,01 S |
| 5.5 | Motor servo AC: | Motor Siemens (11KW) |
| 5.6 | Dinilai kecepatan putaran motor: | 3000r / mnt |
| 5.7 | Torsi statis: | △ Tw = 60K Mo (pada 60) 70N-M |
| 6 | Mesin geser hidrolik double-billet: |
| 6.1 | Kekuatan geser: | 600KN |
| 6.2 | ketebalan geser: | 20mm |
| 6.3 | Lebar geser: | 500mm |
| 6.4 | Kecepatan geser: | 0- 5mm / s |
| 6.5 | Stroke geser: | 80mm |
| 6.6 | Stroke tindak lanjut maksimum mesin geser: | 200mm |
| 7 | Unit mesin coiler | |
| 7.1 | Kekuasaan: | 5.5KW |
| 7.2 | Kecepatan rotasi: | 1420r / mnt |
| 7.3 | Stroke perpindahan Coiler: | 800mm |
| 8 | Stasiun hidrolik | |
| 8.1 | Daya motor stasiun hidrolik untuk peleburan tungku dan holding furnace: | 2 × 7.5KW |
| 8.2 | Daya motor stasiun hidrolik untuk mesin penarikan: | 2 × 7.5KW |
| 8.3 | Daya motor pompa hidrolik untuk mesin geser atas: | 2 × 11KW |
| 8.4 | Daya motor pompa hidrolik untuk coiler: | 2 × 7.5KW |
Ⅵ. LAYANAN PURNA JUAL
1. Bagian utama dari peralatan akan memiliki garansi gratis satu tahun, dan komponen khusus harus
Wuxi Huadong Industrial Furnace Co, Ltd
Selamat datang untuk mengunjungi dan memeriksa!
