Pemakaian

Sistem pengecoran kontinu ke atas ini digunakan untuk menghasilkan batang tembaga bebas oksigen yang cerah dan panjang. Sistem ini mampu memproduksi langsung dari katoda tembaga hingga batang tembaga bebas oksigen yang cerah dan panjang, tabung tembaga, batang tembaga datar dan produk tembaga berbentuk khusus lainnya.

Dibandingkan dengan batang tembaga hitam yang diproduksi oleh mangler tradisional dari ingot tembaga , batang yang diproduksi oleh teknologi pengecoran kontinu ke atas yang baru ini memiliki keunggulan berupa kualitas yang lebih baik, biaya produksi rendah, investasi rendah, dan tidak ada polusi dalam produksi.

Komponen utama:

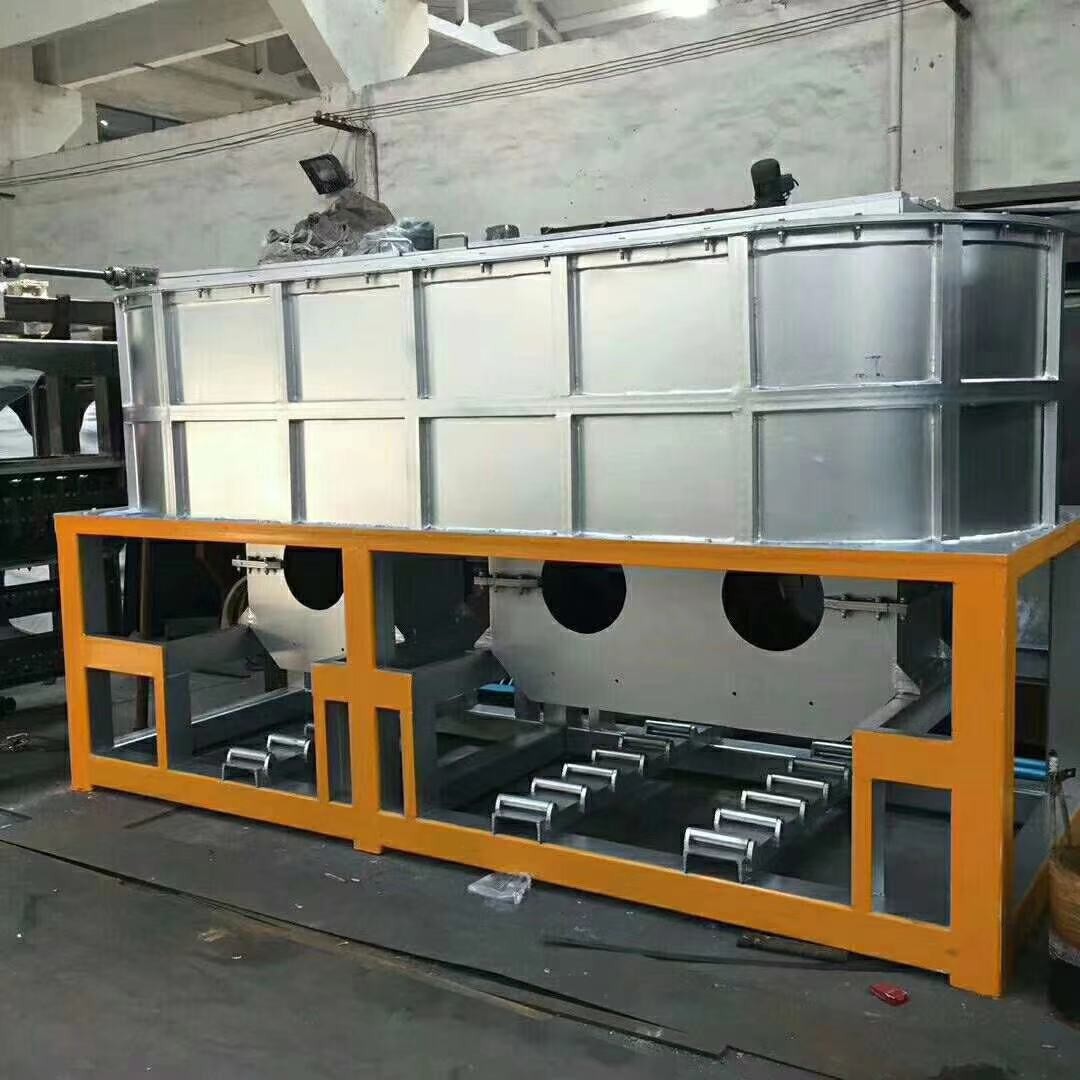

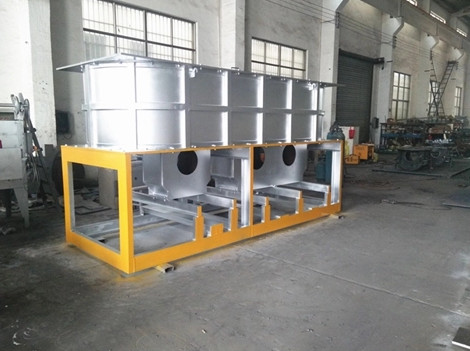

1) tungku induksi

Induksi tungku terdiri dari tubuh tungku, bingkai tungku dan induktor. Bagian luar tubuh tungku adalah struktur baja dan bagian dalam terdiri dari bata api-tanah liat dan pasir kuarsa. Fungsi bingkai tungku mendukung seluruh tungku. Tungku dipasang pada alas dengan sekrup kaki. Induktor terdiri dari kumparan, jaket air, inti besi dan cincin tembaga. Ada gulungan dengan jaket air di sisi tegangan tinggi. Tegangan disesuaikan selangkah demi selangkah dari 90V ke 420V. Ada cincin tembaga hubung singkat di sisi tegangan rendah. Setelah mengatur rangkaian listrik, dapat muncul aliran arus besar pada cincin tembaga dengan induksi elektromagnetik. Aliran arus besar dapat mencairkan cincin tembaga dan elektrolit yang terkungkung ke dalam tungku. Jaket air dan koil didinginkan oleh air. Air pendingin berputar dan disuplai oleh sistem air pendingin.   Three Body Up-casting Furnace untuk Copper Rod Continuous Casting buatan China.

2) Mesin pengecoran kontinu, rol pemandu dan perangkat pembatas

Mesin pengecoran kontinu adalah bagian utama dari sistem. Ini terdiri dari mekanisme menggambar, mengikuti mekanisme level cairan dan kristalisasi. Mekanisme gambar terdiri dari motor servo AC, dua kelompok rol gambar dan sebagainya. Ini dapat menghasilkan interval 0-1000 kali per menit dan menggambar batang tembaga terus menerus oleh rol gambar. Mekanisme tingkat cair berikut ini menjamin bahwa kedalaman kristalisasi yang dimasukkan ke dalam cairan tembaga relatif stabil. Kristalisasi dapat mendinginkan cairan tembaga ke dalam batang tembaga melalui pertukaran panas. Setiap crystallizer dapat diubah dan dikendalikan sendiri.

Kerangka gulungan pemandu dipasang di atas mesin pengecoran kontinu. Ini terdiri dari platform, dukungan, pulley panduan vertikal dan silinder. Hal ini dapat menyebabkan batang tembaga ke setiap mesin angin double-head tanpa gangguan.

Ada perangkat kontrol kecepatan antara mesin casting dan mesin take-up untuk menyinkronkan kecepatan casting dan kecepatan take-up dengan pengubah frekuensi. Three Body Up-casting Furnace untuk Copper Rod Continuous Casting buatan China

3) Mesin take-up berkepala dua

4) sistem air pendingin

Sistem air pendingin adalah sistem bersepeda. Ini dapat menyediakan air pendingin 0,2-0,4Mpa untuk freezer, jaket air, koil. Ini terdiri dari 150M3 kolam air, pompa air, tabung dan menara air pendingin. Suhu air yang disuplai ke sistem adalah 20 ℃ -30 dan jumlah aliran air adalah 50 M3 / H. Three Body Up-casting Furnace untuk Copper Rod Continuous Casting buatan China

Sistem kelistrikan. Sistem kelistrikan terdiri dari tenaga listrik dan sistem kontrol. Sistem tenaga listrik memasok energi ke setiap induktor melalui kabinet daya. Sistem kontrol mengontrol tungku gabungan, mesin utama, mesin angin dua kepala, dan sistem air pendingin yang menjanjikan mereka untuk bekerja secara berurutan. Sistem kontrol tungku kombinasi terdiri dari sistem tungku peleburan dan sistem holding tungku. Kabinet operasi tungku peleburan dan kabinet operasi holding tungku dipasang di dekat sistem.

5) Sistem kontrol listrik

Sistem kontrol listrik mesin utama terdiri dari motor gambar, motor lift dan sistem kontrol listriknya. Motor gambar hanya dibuang dengan sistem kontrol. Setiap mesin angin dua kepala dikontrol sendiri. Papan kontrol pengambil dipasang di rangka mesin angin dua arah. Kenop kontrolnya terpasang pada permukaan bingkai. Sistem kelistrikan air pendingin adalah kotak kontrol yang digantung di dinding ruang pompa air. Itu dapat mengontrol dua pompa air. Three Body Up-casting Furnace untuk Copper Rod Continuous Casting buatan China

Langkah-langkah Produksi Pengecoran Oksigen Tembaga Batang Gratis:
Katoda tembaga harus diletakkan pada tungku melalui sistem pengangkatan untuk dipanggang → Sesuaikan kecepatan makan dan masukkan katoda tembaga ke dalam tungku peleburan untuk peleburan (arang digunakan untuk menghindari oksigen) → Alirkan ke tungku penampung → Alirkan ke dalam crystallizer, dan batang tembaga keluar → Alirkan ke perangkat casting → Pergi melalui rak terpisah → Pergi melalui menara ketegangan (untuk membatasi kecepatan take up) → Pergi melalui mesin take up, dan selesai melilit.

Aliran proses:

Karakteristik produk:
1. Output Daya Konstan; Kecepatan lebur cepat

2. Hemat Daya
3. Perlindungan Lingkungan

4. Keandalan Panjang
5. Stabilitas Tinggi

6. Perawatan Mudah
7. Kualitas Produk Yang Stabil

8. Konsumsi Energi Rendah
9. Induktor Dapat Dihapus Dapat Dipertahankan Dengan Mudah
10.PLC Mengontrol, dan Sistem Servo Motor Driven
