PERALATAN PROSES ROLL MILL PANAS
Dasar desain
1 spec bahan Baku: 100 × 100 × 2000mm
2 Spesifikasi produk akhir: Φ10 ~ Φ28mm batang deformasi yang digulung panas,
hingga 12m
3 Output per jam: 10 t / jam
Rolling type dan rolling mill configuration
1 Jenis tata letak rolling mill mengadopsi semi-kontinu.
2 Untuk menggulir min. Bagian Φ10mm deformed bar berdasarkan 75x75mm
billet, rolling pass adalah 15.
3. Mengadopsi jenis "one stand of service" untuk mengurangi rolling pass secara bertahap.

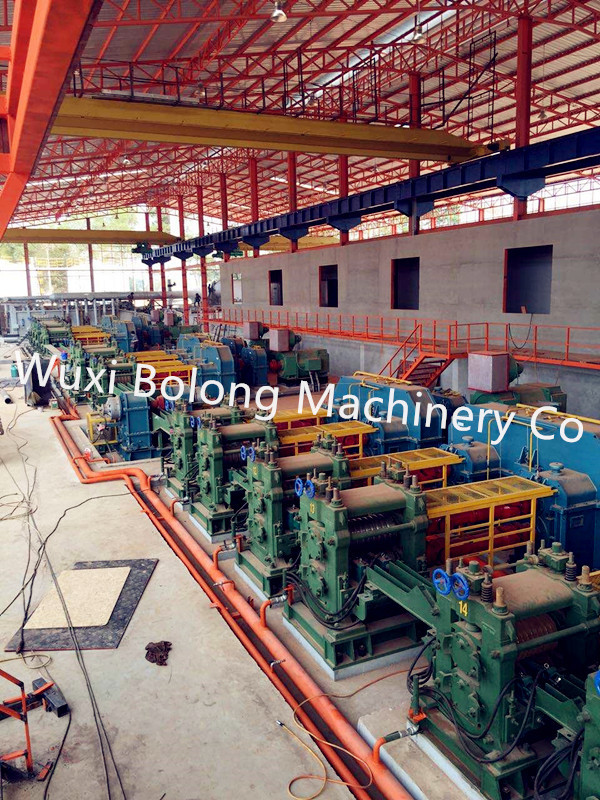

4 Ada total 11 tegakan rolling mill di seluruh lini produksi,
termasuk Φ400 × 1 penggilingan kasar, Φ300 × 6 pabrik penggilingan menengah
dan Φ300 × 2 × 2 finishing rolling mill.
5 Penggerak penggilingan pabrik: Φ400 × 1 gilingan penggulung kasar adalah motor AC. Φ300 × 6
rolling mill menengah adalah "satu motor AC drive enam".
menyelesaikan rolling mill adalah "satu DC drive dua"
Φ300 × 2 × 2
6 Kecepatan rolling tertinggi produk akhir berdiri untuk menggulung Φ10mm
bar cacat adalah 8m / s.
Karakteristik peralatan
1. Gerai penggilingan pabrik mengadopsi jenis pra-penekanan. Tipe ini tinggi
kekakuan dan mudah untuk mengubah roller.
2. Mengemudi rolling mill berlaku peredam dan mengadopsi dupleks
gearbox gabungan dua kelas pengurangan. Tipe ini memiliki keunggulan sebagai berikut:
berat badan rendah, volume kecil, pekerjaan ruang ekonomis, biaya rendah dan lain-lain.
Bahan poros roda gigi: 42CrMo ditempa, Roda gigi bahan ZG35CrMo,
kotak adalah bagian struktural.
3. Pendingin tidur memasuki mengadopsi bebas dari meja roller pneumatik
memasuki jenis, yang memiliki keunggulan peralatan ringan, sederhana, rendah
biaya dan perawatan yang mudah dibandingkan dengan jenis plat apron yang masuk
alat.
4. End-cropping dan multi-length flying shear mengadopsi
pneumatik kopling frekuensi kontrol kecepatan, jenis rotasi. Jenis ini
geser terbang memiliki keunggulan daya motor rendah, listrik sederhana
kontrol dan investasi rendah dibandingkan dengan geser terbang start-stop.
5. Bundling mengadopsi tipe gabungan pneumatik mekanis
mesin otomatis, dan material untuk bundling adalah wire6.5mm batang kawat.
Daftar peralatan proses
Tidak | Nama Peralatan | Qty | Satuan berat (t) | Total berat (t) | Kinerja utama |
1 | Pengelompokan braket | 1 set | 5 | 5 | Jenis: pendorong billet hidrolik pengelompokan Braket menyimpan bilet maks. Qty: 40pcs Braket menyimpan bilet maks. Berat: 3,5 t Billet pusher: Dorong: 25KN Mendorong kecepatan: maju 0,05 m / s, mundur 0,1 m / dtk Stroke: 1350mm |
2 | Tungku pengisian meja rol | 2 kelompok s | 4.8 | 9,6 | Jenis: mengemudi terpusat, reversibel Roller: φ240 × 650mm Jarak roller: 890mm Kecepatan Linear rol permukaan: 1 m / s Mengemudi motor: AC15KW |
3 | Billet pusher | 1 set | 3,5 | 3,5 | Jenis: pendorong billet hidrolik Dorong: 100KN Stroke: 650mm Mendorong kecepatan: maju 0,05 m / s, mundur 0,1 m / dtk Silinder hidrolik: φ150 / φ105mm Tekanan sistem: 10MPa Tekanan oli kerja: 6,3MPa |
4 | Penyangga | 1 set | 0,5 | 0,5 | Jenis: penyangga pegas |
5 | Braket Feeding | 1 set | 1 | 1 | Jenis: bagian struktural |
6 | Menolak mesin | 1 set | 5 | 5 | Jenis: rantai bergerak horisontal mobil Dorong: 0.2KN Mendorong kecepatan: 0,875 m / s Stroke: 4000mm Mengemudi motor: AC7.5KW |
7 | Tungku keluar roller meja | 2 kelompok s | 4 | 8 | Jenis: mengemudi terpusat, reversibel Roller: φ240 × 600mm Jarak roller: 1000mm Kecepatan Linear rol permukaan: 2 m / s Mengemudi motor: AC7.5KW |
8 | Meja rol bekerja sebelum mesin | 1 grup | 8 | 8 | Jenis: mengemudi terpusat, reversibel Roller: φ240 × 900mm Jarak roller: 1000mm Kecepatan Linear rol permukaan: 2.6m / s Mengemudi motor: AC15KW |
9 | Φ400 penggiliran kasar pabrik | 1 berdiri | 60 | 60 | Jenis Stand: tipe tiga gulung pra-penekanan Roller: φ400-φ350 × 800mm Rol pembukaan maks: 50mm Max. Kekuatan bergulir: 1000KN Max. Torsi bergulir: 30 × 2KN.m Roda Gila: φ1800mm Motor utama: AC800Kw |
10 | Double-layer roller meja | 1 set | 10 | 10 | |
11 | Rol menengah meja | 1 kelompok | 5 | 5 | Jenis: mengemudi terpusat, reversibel Roller: φ200 × 700mm Jarak roller: 1000mm Kecepatan Linear rol permukaan: 2.6m / s Mengemudi motor: AC7.5KW |
12 | 1 # pemangkasan akhir geser terbang | 1 set | 8 | 8 | Jenis: kopling pneumatik, kecepatan kontrol frekuensi, putar mengetik Memotong maks. Bagian: 1500mm² Memotong suhu ≥850 ℃ Mengemudi motor: YTSZ30KW |
13 | Φ300 × 6 menengah rolling terus menerus grup pabrik | 1 berdiri | 80 | 90 | Jenis Stand: dua roll pra-penekanan Roller: φ330-φ280 × 600mm Rol maks. Pembukaan: 30mm Max. Kekuatan bergulir: 600KN Max. Torsi bergulir: 15 × 2KN.m Motor utama: AC630Kw |
14 | Pengulang | 4 set | 1.5 | 6 | Jenis: bagian struktural |
15 | Φ300 × 2 finishing rolling terus menerus pabrik | 2 kelompok s | 20 | 40 | Jenis Stand: tipe pra-penekanan Roller: φ330-φ280 × 600mm Rol maks. Pembukaan: 20mm Max. Kekuatan bergulir: 250KN Max. Torsi bergulir: 4,5 × 2KN.m Motor utama: DC450Kw |
16 | 2 # pemangkasan akhir geser terbang | 1 set | 8 | 8 | Jenis: kopling pneumatik, kecepatan kontrol frekuensi, tipe putar Memotong maks. Bagian: 250mm² Memotong suhu ≥850 ℃ Mengemudi motor: YTSZ30KW |
17 | Lingkaran vertikal | 1 set | Jenis: loop pneumatik naik dan turun Tinggi loop-start: 320mm | ||
18 | Panas yang tersisa perawatan setelah mesin bergulir | 1 set | 2.5 | 2.5 | |
19 | Gulungan gulung | Jenis: penjepitan pneumatik, kecepatan kontrol frekuensi Roller: φ240 × 60mm Kecepatan linear dari permukaan rol: 4,5 ~ 9m / s | |||
20 | Geser terbang beberapa-panjang | 1 set | 8 | 8 | Jenis: kopling pneumatik, kecepatan kontrol frekuensi, tipe putar Memotong maks. Bagian: 150mm Pemotongan suhu: ≥600 ℃ Mengemudi motor: YTSZ 37Kw |
21 | Gulungan klem akhir | 2 set | 2.5 | 5 | Jenis: penjepitan pneumatik, kecepatan kontrol frekuensi Roller: φ240 × 60mm Kecepatan linear dari permukaan rol: 4,5 ~ 8 m / dtk Mengemudi motor: YTSZ11KW |
22 | Tempat tidur pendingin memasuki perangkat | 1 set | 35 | 35 | Jenis: pneumatik meja non-roller memasuki Memasukkan durasi: 1.5s / waktu |
23 | Tempat tidur pendingin | Ketik: selangkah demi selangkah Area efektif: 4,5 × 42m² Jarak gigi: 90mm Fixed gear spacing: 500mm Perpindahan gigi bergerak: 500mm Langkah durasi: 2s / waktu Mengemudi motor: AC55Kw | |||
24 | Perangkat keselarasan | 1set | 3,5 | 3,5 | Jenis: rantai penggerak tunggal Roller: φ100 × 400mm Kecepatan linear dari permukaan rol: 0.2m / s Mengemudi motor: AC1.5KW |
25 | Mendinginkan perangkat keluar tempat tidur | 1set | 30 | 30 | Jenis: dukungan jenis melintang hidrolik keluar Durasi putar: 6s / waktu |
26 | Meja roller run-out tempat tidur pendingin | 5 kelompok | 2 | 10 | Jenis: belt mengemudi terpusat Roller: φ200 × 700mm Jarak roller: 1000mm Kecepatan linear dari permukaan rol: 2.5m / s Mengemudi motor: AC7.5KW |
27 | Mesin pemotong produk akhir | 1set | 10 | 10 | Jenis: tipe pemotongan atas geser hidrolik Produk akhir Kekuatan pemotongan: 1600KN Lebar pisau: 800mm Pembukaan blade: 160mm Waktu pemotongan: 6 kali / mnt |
28 | Meja rol setelah pemotongan | 1group | 5 | 5 | Jenis: belt mengemudi terpusat Roller: φ200 × 700mm Jarak roller: 1000mm Kecepatan linear dari permukaan rol: 2.5m / s Mengemudi motor: AC7.5KW |
29 | Cut-to-length membingungkan | 1set | 0,2 | 0,2 | Jenis: mengangkat pneumatik Pembukaan baffle: 150mm |
30 | Transfer bar mesin run-in meja rol | 1group | 6 | 6 | Jenis: belt mengemudi terpusat Roller: φ200 × 700mm Jarak roller: 1000mm Kecepatan linear dari permukaan rol: 2.5m / s Mengemudi motor: AC7.5KW |
31 | Transfer bar mesin | 1set | 5 | 5 | Jenis: angkat pneumatik, bar transfer tipe rantai Pitch rantai: 38.1mm Jarak rantai: 1600mm Kecepatan transfer: 0,6 m / s Mengemudi motor: AC11Kw |
32 | Perangkat penjajaran koleksi | 1set | 0,275 | 0,275 | Jenis: pneumatik mendorong piring mengetik |
33 | Perangkat koleksi | 1set | 2.5 | 2.5 | Jenis: tipe saluran ganda putar Berat koleksi: 3500kg Rotasi saluran berubah durasi: 6.8s Mengemudi motor: AC7.5KW |
34 | Koleksi habis meja rol | 1group | 4.5 | 4.5 | Jenis: rantai penggerak terpusat Roller: φ200 × 400mm Jarak roller: 800mm Kecepatan Linear rol permukaan: 0,52 m / s Mengemudi motor: AC7.5KW |
35 | Mesin bundling | 1group | 4 | 4 | Jenis: mengangkat pneumatik dan jatuh, tipe rotasi mekanis bersatu Maks. Bundling Diameter luar: 350mm Bundling satu ikat waktu: 8s Mengemudi motor: AC1.5KW |
36 | Mesin bundling meja rol run-out | 1set | 3 | 3 | Jenis: rantai penggerak terpusat Roller: φ200 × 400mm Jarak roller: 1000mm Kecepatan linear dari permukaan rol: 0,52 m / s Mengemudi motor: AC7.5KW |
Ini adalah rencana pelanggan kami, kami akan sesuai dengan persyaratan khusus Anda untuk merancang dan memproduksi pabrik penggilingan panas.
