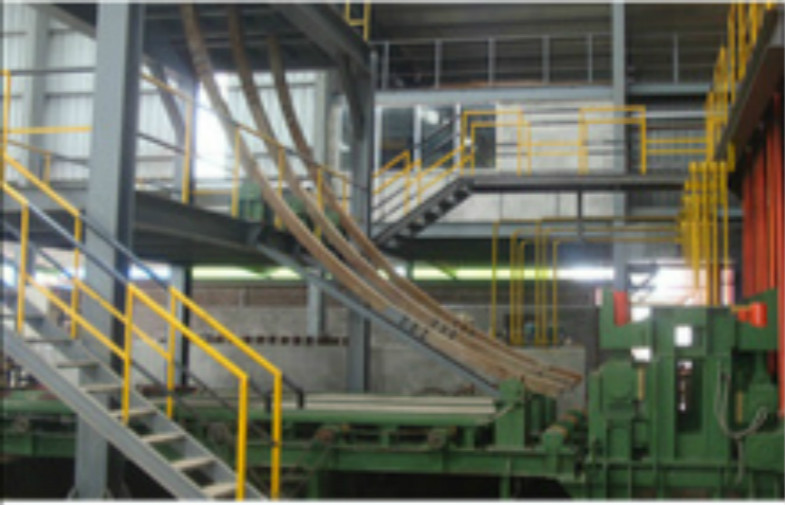

Industri Baja Continuous Billet Casting Machine 30000 - 50000 Kapasitas T / Y
pengantar
Mesin pengecoran kontinu ini dirancang dan diproduksi sesuai permintaan pengguna dan digunakan untuk terus-menerus casting billet persegi, penampang yang 80 × 80.100 × 100.120 × 120 mm dengan panjang 6m / 12m dioperasikan oleh sistem kontrol otomatis. Kami dapat menyediakan untai tunggal, untai ganda dan beberapa untai CCM serta mesin pelurus, mesin pemotong otomatis, bank pendingin billet, penyebar billet, penyebar baja cair dan perangkat bantu lainnya serta fasilitas seperti pengolahan air lunak dan sistem pendingin air. Kami juga merupakan penyedia proposal proyek utama .
Lingkup pasokan standar
Bagian mekanik | |
1 | Ladle turret / ladle moving car / ladle fixed support (ditentukan oleh pelanggan) |
2 | Tundish |
3 | Mobil tundish |
4 | Cetakan |
5 | Perangkat getaran cetakan |
6 | Perangkat drive getaran |
7 | Melindungi penutup untuk perangkat getaran |
8 | Bingkai penyemprotan pendingin sekunder |
9 | Pipa penyemprotan pendingin sekunder |
10 | Nozzle penyemprotan untuk air pendingin sekunder |
11 | Mendukung perangkat roller untuk pendinginan sekunder dan ketiga |
12 | Penarikan mesin pelurus |
13 | Perangkat transmisi untuk mesin pelurus penarikan |
14 | Sambungan universal |
15 | Bar boneka yang kaku |
16 | Perangkat penyimpanan bar dummy |
17 | Panduan rol untuk perangkat penyimpanan bar dummy |
18 | Meja rol pengiriman billet |
19 | Pendorong billet hidrolik |
20 | Platform untuk koleksi billet |
21 | Mesin pemotong api / geser hidrolik (ditentukan oleh pelanggan) |
Sistem kontrol listrik | |
23 | Sistem kontrol untuk getaran cetakan |
24 | Sistem kontrol untuk mesin pelurus penarikan |
25 | Sistem kontrol yang efektif untuk dummy bar |
28 | Sistem kontrol untuk meja rol pengiriman billet |
29 | Sistem kontrol untuk keluar billet |
30 | Sistem kontrol untuk stasiun hidrolik pusat |
Struktur baja | |
31 | Platform casting utama |
32 | Platform casting |
33 | Platform untuk penyimpanan bar dummy |
Sistem bantu | |
34 | Sistem hidrolik |
35 | Perangkat pemakaian untuk uap pendingin sekunder |
36 | Sistem kontrol untuk air pendingin sekunder |
37 | Kotak operasi ditangguhkan untuk penarikan meluruskan bagian |
38 | Konfigurasi khusus dapat diberikan sesuai dengan persyaratan pelanggan |
Barang | R2.5M | R4M | R5.25M | R6M |
---|---|---|---|---|
Mode | Regulasi penuh busur penuh | |||
Jari-jari busur (m) | 2.5 | 4 | 5.25 | 6 |
Nomor untai | 1 | 1 | 1,2 | 2,3,4 |
Productivitu tahunan (T / Y) | 20000-40000 | 30000-50000 | 80000-120000 | 150000-200000 |
Bagian cor (mm 2 ) | 60 × 60 70 × 70 | 80 × 80 100 × 100 | 100 × 100 120 × 120 | 120 × 120 150 × 150 |
Panjang kabel (m) | 10 | 10 | 10-15 | 20 |
Dinilai panjang (m) | 3-6 | 3-6 | 3-8 | 3-9 |
Kencing buangan (m / mnt) | 1.2 | 1.8 | 2-3 | 2.5 |
Kecepatan maks (m / mnt) | 2 | 2.5 | 3-4 | 4 |
Tiang depan Ingot | Tiang terkemuka yang kokoh | |||
Tinggi mesin (m) | 5 | 7 | 8 | 8 |
Lantai ruang (m 2 ) | 4 * 20 | 5 * 20 | 8 * 25 | 10 * 38 |
Dinilai daya (kW) | 50 | 37 + 60 (pompa air) | 200 | 250 |
Konsumsi daya (kWh / t) | 5 | 5 | 10-15 | 15 |
