Continuous Lead Ingot Casting Machine 1200kw Smelting Furnace 10 Ton Kuningan Billet Datar

Ⅰ. Spesifikasi:

1. Jenis spesifikasi casting

* Kuningan

Ⅱ. Contoh program

1. Spesifikasi Flat Billet

250 × 600 × 6000

2. Berat casting efektif: ≥10t

3. Kandungan oksigen: kurang dari 20ppm (bahan baku berkualitas)
4. Nomor billet : tunggal
5. Struktur mesin: batang kawat semi-otomatis mesin pengecoran
6. Panjang penuh batang kawat: L = 7500mm
7. Diameter batang kawat: Φ = 200 × 16mm

Ⅲ. Komposisi peralatan:

Tungku peleburan, cetakan perangkat trolley dan cetakan, batang semi terus menerus panduan pengecoran mesin (selanjutnya disebut sebagai mesin casting panduan), sistem pendingin air, sistem hidrolik, sistem kontrol listrik, perkakas khusus.

1.1 Tungku peleburan

Tungku peleburan adalah peralatan inti pertama di jalur produksi, ia memiliki kapasitas besar, kebutuhan daya tinggi. Karakteristik tungku berikut.

1.1.1. Bak tungku berbentuk tong vertikal, dengan tungku batu sederhana, penyuapan, penutup, pembersihan, dan operasi lainnya. Keuntungan bahan konstruksi yang nyaman, area pekerjaan kecil, radiasi panas permukaan rendah dan konsumsi daya rendah, dll.

1.1.2. Menggunakan tipe "W" dari alur leleh jet, kurangi perbedaan suhu leleh;
3 penggunaan saluran pendingin air dapat dibongkar sensor, meningkatkan kompatibilitas komponen

1.1.3. Menggunakan saluran pendingin air dapat membongkar sensor, meningkatkan kompatibilitas komponen;

1.1.4 Tungku miring dan penutup tungku dioperasikan oleh tekanan hidrolik, keseimbangan operasi dan struktur yang dapat diandalkan;

1.1.5 Mulut persegi panjang, untuk bahan baku tembaga katoda 1100 x 900mm tidak dapat dipotong
Potong, seluruh makan;

1.1.6 Bahan tahan api tungku digunakan produsen merek untuk memasok tungku induksi kinerja tinggi.

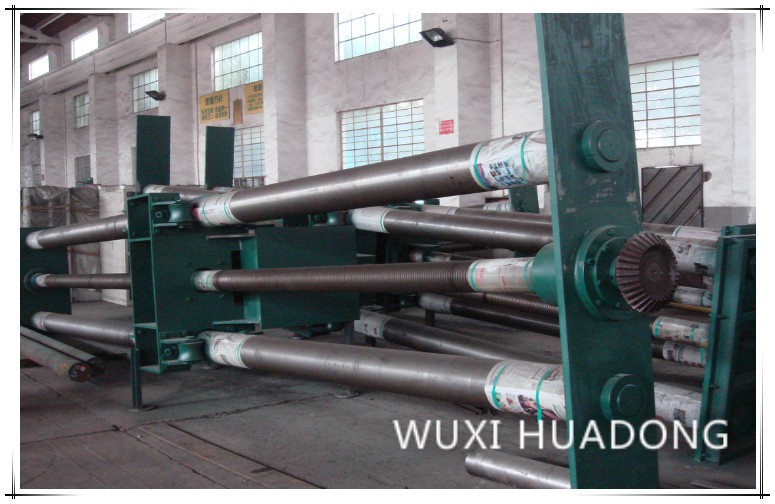

1.2 Mesin pengecoran timah

1.2.1 Parameter teknis :
1.2.1.1 Daya dukung maksimum lebih dari atau sama dengan 10t

1.2.1.2 Daya dukung yang efektif:> 6t
1.2.1.3 Panjang batang sekrup: 7800mm

1.2.1.4 Diameter sekrup: Tr220 * 18mm
1.2.1.5 Panjang batang: 7500mm

1.2.1.6 Diameter batang: diameter 315mm
1.2.1.7 Stroke kerja maksimum: 6500mm
1.2.1.8 Drive motor: motor servo AC sinkron,

1.2.1.9 Tenaga motor drive: 7.5KW.
1.2.1.10 kecepatan casting utama: 0 ~ 320mm / min,

1.2.1.11 Disesuaikan tanpa langkah
1.2.1.12 Kecepatan pengembalian cepat: lebih dari 500mm / mnt
1.2.1.13 Pelumasan sutera: Aliran nominal 50 mL / mnt,

1.2.1.14 Tekanan nominal 20MPa

1.3 Cetakan troli
Mobil kristalisasi untuk perangkat kristal tetap, dapat bergerak lateral untuk memuat dan membongkar cetakan, membimbing dan melemparkan kepala dan mengangkat ingot, cetakan troli memiliki posisi dan mengunci perangkat, sehingga mobil dapat dengan kuat dalam posisi pemeran timah dengan mobil untuk mengganti panel bantuan, dapat beradaptasi dengan spesifikasi yang berbeda dan nomor aliran kristalisasi. Konfigurasi konversi frekuensi perangkat drive motor getaran, kekuatannya adalah 2.2kW, frekuensi getaran adalah 0 ~ 160 kali / menit, amplitudo adalah 0 ~ 12mm.

1.4 Cetakan
Dinding bagian dalam bahan kristalisasi untuk tembaga (juga oleh pihak sumber daya produksi, zirkonium dan tembaga), set grafit yang diresapi mendukung peningkatan kualitas permukaan. Selain metode konvensional, prinsip pengecoran kontinu baja dapat diambil dari penggunaan cetakan pendingin kecepatan tinggi tipe celah yang sempit untuk memfasilitasi penghindaran efektif pendidihan parsial air pendingin.
Parameter teknis:
Tekanan air pendingin: 0,05 ~ 0.15MPa konsumsi air pendingin: 80 ~ 100m³ / jam

1.5 Penutup suasana pelindung
Penutup atmosfer pelindung dapat melalui agen pelindung gas (gas industri) untuk melindungi tingkat cairan di dalam alat kristalisasi, mengurangi cacat terak oksida.

1.6 Sistem pendingin air
Sistem pendingin air terutama digunakan untuk pendinginan peralatan lini produksi, yaitu untuk cangkang sensor, kumparan, jaket air, kabel berpendingin air, transformator, reaktor kesetimbangan fase; itu terdiri dari dispenser air, kolektor backwater dan perpipaan terkait, katup dan lainnya, termasuk kaleng tipe balik oleh tekanan dan dua jenis tekanan untuk Partai pilihan; memiliki fungsi seperti tekanan air, tampilan suhu air, kontrol dan alarm, interlock.
Parameter teknis:
1.6.1 Tekanan masuk: 0.3 ~ 0.4MPa,

1.6.2 Suhu saluran masuk: 5 ~ 45 derajat,

1.6.3 Konsumsi air: 18 ~ 20t / jam
1.6.4 Suhu outlet: kurang dari 55 ℃,

1.6.5 Memungkinkan suhu naik: kurang dari 20 ℃ (pada suhu inlet maksimum),
1.6.6 Total kekerasan (CAO): kurang dari 10mg setara / L,

1.6.7 Tahan air: lebih besar dari 2000 / cm.

1.7 Sistem hidrolik
Sistem hidrolik untuk melting tilting lifting tilting, penutup tungku terbuka dan tertutup dan isolasi tungku tungku sebelum dan setelah berjalan, mengangkat dan membuang, membuka dan menutup tutup, mengadopsi stasiun tekanan cairan pasokan terpusat, kontrol katup elektro-hidrolik.
Parameter dasar: tangki minyak (penampilan): 1300 * 900 * 700mm (stainless steel)
Kapasitas efektif: 600L
Nilai tekanan kerja: 16MP
Laju aliran nominal: 40L / mnt
Motor pompa oli: 15kw * 2 (sekali pakai, satu siaga)

1.8 Sistem kontrol elektronik
Sistem kontrol listrik unit masing-masing dikendalikan tungku peleburan, mesin pengecoran timah, sistem pendingin air, sistem hidrolik, perusahaan kami menyediakan peralatan kontrol listrik yang matang dan stabil untuk menyelesaikan fungsi operasi yang diperlukan sesuai dengan persyaratan produksi setiap link, kontrol sistem dan komponen listrik yang digunakan di semua produsen terkenal di dalam dan luar negeri dari produk asli, dan meninggalkan kapasitas margin tertentu, untuk memastikan keandalan dan penerapan peralatan. Diantara mereka:
Mesin servo pemandu panduan yang digerakkan oleh merek impor (sistem servo Jepang Yaskawa 7.5kW) sistem servo digital AC torsi tinggi.

Ⅲ. Daftar Komponen Peralatan dari lini Produksi Pengecoran Kontinyu Vertikal untuk Round Billet
