Peralatan Pengecoran Continuous Continuous listrik, Tembaga Kuningan Bronze Strip Casting Machine
1set
MOQ
negotiation
harga
Electric Upward Continuous Casting Equipment , Copper Brass Bronze Strip Casting Machine
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Cina
Nama merek: Jingjie
Sertifikasi: ISO/CE
Nomor model: GVT
Cahaya Tinggi:

mesin pengecoran ke atas

,

pabrik pengecoran kontinyu

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Dikemas dalam kotak kayu untuk kemasan luar
Waktu pengiriman: 30 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran: T/T atau l
Menyediakan kemampuan: 10Sets per bulan
Spesifikasi
Produk bahan: paduan magnesium tembaga
Produk: Mengupas
Diameter produk: width450mm × thickness14mm × 2 helai
Tipe: Ke atas
Panjang: Disesuaikan
Jenis Melting Furnace: Dua tungku induksi inti frekuensi yang terhubung
Garansi: 12 bulan
Layanan penjualan: Kirim teknisi ke luar negeri
Deskripsi Produk

Mesin Pengecoran Continuous Continuous Listrik, Tembaga Kuningan Bronze Strip Casting Machine

Parameter teknis dari jalur produksi


1, proses lini produksi
Pengumpanan, peleburan, statis, isolasi termal, kristalisasi, traksi, pemukulan, penggergajian dan pemotongan


2, peralatan lini produksi
Dua frekuensi siam tungku induksi 1 set

paduan tembaga memimpin cetakan 2 set

empat kolom servo drive 1set mesin utama

Coiler dengan reel inti 2 set


3, parameter teknis utama dari peralatan lini produksi
3.1 Dua tungku induksi inti frekuensi yang terhubung
Tungku listrik: 120KW memegang + 210KW leleh
3.1.1 Parameter teknis utama Departemen peleburan
(1) nilai daya: 210KW;
(2) tegangan pengenal: 380V;
(3) frekuensi: 50 HZ;
(4) tingkat leleh: 750kg / jam (+ +);
(5) kapasitas pengenal: 2.5t;
(6) Konsumsi daya: kurang dari 280kwh / t;
(7) faktor daya: 0,95-1 (setelah kompensasi);
(8) suhu maksimum tungku: 1350.
3.1.2 Parameter teknis utama dari holding Department
(1) nilai daya: 120KW;
(2) tegangan pengenal: 380V;
(3) frekuensi: 50 HZ;
(4) kapasitas pengenal: 3.5t;
(5) faktor daya: 0,95-1 (setelah kompensasi);
(6) suhu maksimum tungku: 1350.
3,2 tembaga paduan timah cetakan
Spesifikasi cor timbal: lebar 450mm * tebal 14mm * 2
3.3 empat kolom servo drive mesin
(1) daya motor servo: 4.4KW;
(2) kecepatan casting utama: 50-150mm / min
(3) metode pengecoran timah: Lead - stop - Lead - stop - withdraw - stop - lead dua jenis parameter proses yang dapat disesuaikan secara online;
(4) output: lebih dari 10t;

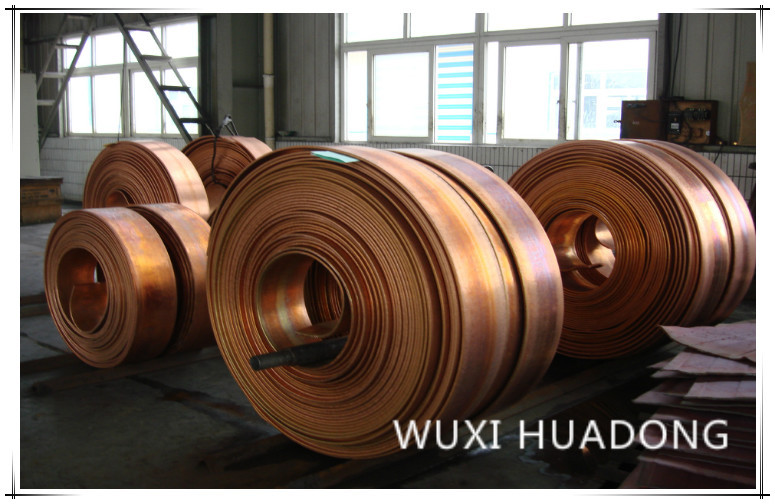

3.4 Coiler dengan reel inti
(1) ketebalan bahan roll: 15mm max;
(2) lebar roll: 450mm;
(3) diameter keriting: diameter 500mm;
(4) berat ikal: maks 8t;
(5): Max dengan diameter ikal 2100mm;
(6) daya motor: 3kw;
(7) rasio peredam kecepatan: 1003.


4, komposisi utama dari peralatan lini produksi
4.1 Dua frekuensi tungku induksi cored frekuensi
Tungku listrik terutama terdiri dari penutup tungku, cangkang tungku, badan induksi, pendukung, sistem kontrol listrik, sistem pengukuran suhu dan sistem pendingin peralatan.
Cangkang tungku dan braket bawah badan tungku atas dilas dengan pelat baja Q235 dan pelat baja, dan bagian bawah tubuh peleburan induksi dan tubuh induksi insulasi panas terhubung dengan tubuh tungku atas melalui flensa. Melting groove terbuat dari pengecoran tembaga merah; inti dengan laminasi baja silikon Jepang Z10 yang dimuat ke dalam; koil dengan pita kaca ganda yang dibungkus gulungan tembaga persegi panjang dan, insulasi yang baik, efek pendinginan yang kuat; jaket pendingin air terbuat dari plat stainless steel 1Cr18ni9Ti tebal 3mm, memiliki kekuatan tinggi, getaran efek magnet yang baik. Ruang tungku dibagi menjadi tiga rongga, ruang leleh, rongga berlebihan menengah, rongga isolasi termal. Ruang leleh fungsi material; rongga yang berlebihan terutama air tembaga statis, mengurangi fluktuasi suhu bahan tungku peleburan efek suhu tungku pada isolasi termal, rongga pelestarian panas terutama untuk memberikan batang traksi memberikan tembaga cair yang stabil dan suhu stabil.
Dua sistem kontrol tungku induksi cored frekuensi siam, departemen peleburan dan isolasi digunakan transformator pengatur tegangan step self coupling untuk menyesuaikan tekanan, profil tekanan yang dapat disesuaikan dari 380V, 340v, 300V, 270V, 240V, 210V, 180V, 150V, 150V, 120V, 90V (baris). Melting, kontrol suhu tungku isolasi termal dilengkapi dengan saklar konversi manual dan otomatis, ketika saklar berada di manual, regulasi buatan tombol tegangan untuk mengatur tegangan output transformator, sehingga dapat mengontrol output daya tungku listrik; ketika sakelar diatur dalam sistem kontrol otomatis oleh pengontrol suhu cerdas buatan untuk menyesuaikan tegangan output dari tekanan transformator. Sistem kontrol suhu otomatis diatur di bagian isolasi panas dari bagian peleburan. Termokopel adalah tipe penyisipan horisontal, dan bagian insulasi panas adalah jenis penyisipan.

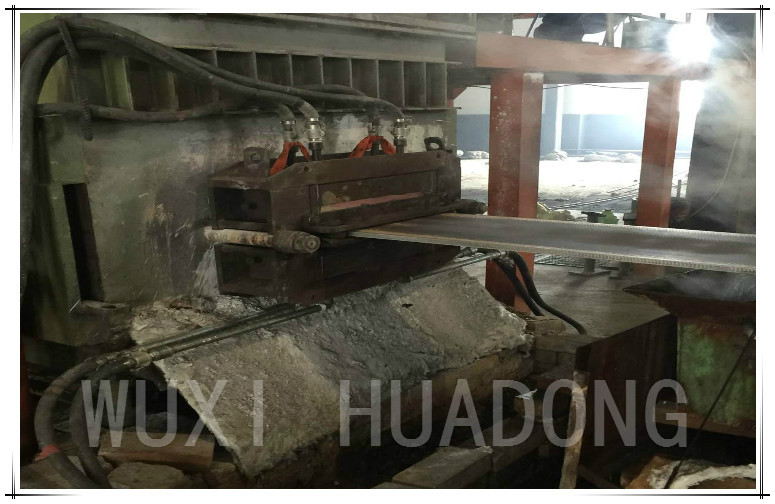

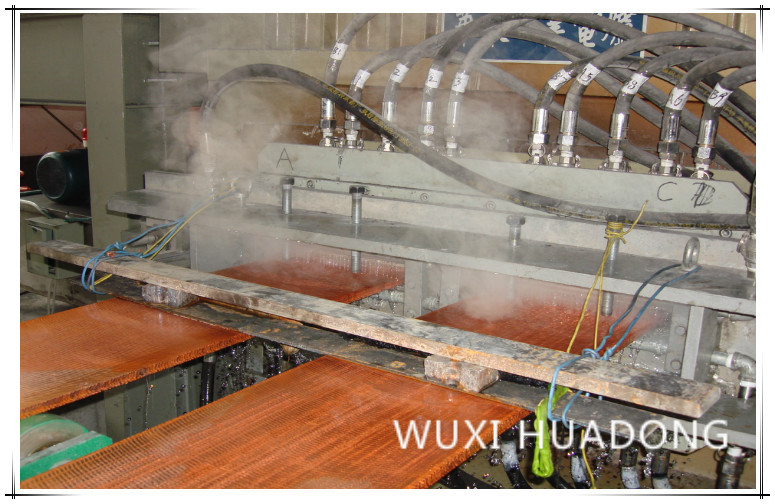

4.2 cetakan timah paduan tembaga
Cetakan terbuat dari satu pendingin dan dua pendingin. Jaket pendingin terbuat dari baja tahan panas, dan bagian lainnya terbuat dari lembaran baja canai dingin. Dengan alur air di cetakan pada air pendingin dalam aliran arah cetakan, sehingga untuk memastikan keseragaman pendinginan.
Sistem distribusi air pendingin dirancang khusus untuk pendinginan cetakan. Sistem ini dilengkapi dengan meter aliran air masuk dan termometer outlet air, yang nyaman bagi pengguna untuk memantau dan menyesuaikan sistem air. Untuk memastikan stabilitas pasokan air crystallizer, penambahan sistem kontrol suhu air crystallizer terdiri dari pelat kondensor cerdas katup kontrol listrik, pengontrol suhu, ketika ada perubahan suhu air cetakan, perubahan suhu transfer sinyal ke katup kontrol listrik cerdas, sistem mengirimkan sinyal ke katup kontrol listrik cerdas, katup kontrol listrik cerdas sesuai dengan sinyal yang diberikan, kontrol otomatis ukuran aliran air, intensitas pendinginan kondensor pelat penyesuaian otomatis, sehingga untuk memastikan stabilitas suhu air cetakan.
4,3 empat kolom servo drive mesin utama
Mesin pemandu atas terdiri dari empat tiang tegak lurus, batang sekrup yang bergerak atas dan bawah, bagian daya servo, bagian transmisi daya, bagian roller traksi penekan, dan sistem operasi proses.
Empat pos braket terdiri dari pengelasan pipa persegi berongga, bagian batang kawat yang bergerak naik dan turun adalah dengan motor, roda gigi cacing dan peredam roda gigi cacing, rantai dan batang kawat terdiri dari sistem transmisi daya.
Ketika holding level tembaga air perubahan tungku, melalui sistem deteksi pelacakan ketinggian air tembaga, mentransmisikan sinyal ke sistem kontrol otomatis menyampaikan instruksi ke motor, motor sesuai dengan instruksi pada ponsel, dan perubahan level air tembaga juga melewati sistem pelacakan tingkat cair akan mengirimkan sinyal ke sistem alarm pengumpanan, alarm alarm, menyarankan agar operator mengumpankan.
Traksi mesin traksi terdiri dari motor servo, peredam kecepatan, sistem roda gigi, poros transmisi, roller traksi dan roller penekan.
Sistem operasi proses terutama terdiri dari anti gangguan platform operasi, sistem servo, antarmuka manusia-mesin 10,5 inci warna, kontaktor dan tombol, dikontrol oleh PLC dan antarmuka manusia-mesin, antarmuka dapat menampilkan kecepatan,

4.4 Coiler dengan reel inti
Terdiri dari bingkai, sistem transmisi daya, dan pelat pengumpul kawat. Bingkai dilas oleh balok baja I dan penggerak terdiri dari motor, peredam kecepatan, komposisi poros transmisi; kecepatan oleh modulator frekuensi untuk perubahan frekuensi motor untuk mengontrol kecepatan motor.
Disk pengambil terdiri atas badan disk dan mekanisme pembengkakan. Ketika strip roll, dengan mekanisme ekspansi kontraksi akan keluar.

5. lingkup pasokan jalur produksi

TIDAK. NAMA KUANTITAS
1 750kg / 500kg lemari listrik masing-masing 1 set
2 Kabinet kontrol otomatis ke atas 1 set
3 Mesin servo drive empat kolom 1 set
4 Rol 2 lembar
5 Tabung rol 12 pcs
6

750kg / 500kg inti besi

masing-masing 1 set
7 750kg / 500kg jaket air masing-masing 1 set
8 750kg / 500kg koil masing-masing 1 set
9 750kg / 500kg saluran tembaga masing-masing 1 set
10 paduan cetakan timah tembaga perakitan 2 set
11 cetakan grafit 4 pcs
12 coiler dengan reel inti 2 set
13 dua badan tungku induksi terhubung 1 set
14 S lulus termokopel 2 lembar
15 Lengan pelindung termokopel 2 lembar
16 Lengan pelindung silikon karbida 4 pcs
17 Ke atas kepala 2 set
18 Konektor cepat 10 pcs
19 Pasir kuarsa 7 ton
20 Batu bata tahan api 1 set
21 Kondensor tipe pelat 1 set
22 Katup kontrol listrik cerdas 1 set

6, jalur produksi informasi teknis untuk menyediakan
(1) jalur produksi kondisi sipil;
(2) bagan kendali listrik;
(3) gambar suku cadang;
(4) instruksi manual;
