Tembaga Strip Slab Continuous Casting Machine Horisontal Dengan Melting Dan Holding Furnace
1 set Tembaga Strip Slab Mesin Pengecoran Kontinyu
MOQ
$80,000.00 - $200,000.00
harga
Copper Strip Slab Continuous Casting Machine Horizontal With Melting And Holding Furnace
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Informasi dasar
Tempat asal: Wuxi Cina
Nama merek: Jingjie
Sertifikasi: CE/ISO
Nomor model: 2 helai strip tembaga CCM
Cahaya Tinggi:

Slab caster

,

mesin ccm

Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak kayu, kemasan standar ekspor
Waktu pengiriman: 20-30 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran: T/T atau l
Menyediakan kemampuan: 50 set per bulan Copper Strip Slab Continuous Casting Machine
Spesifikasi
Produk bahan: Lembaran strip tembaga bebas oksigen
Jenis produk: Lembaran strip
Kisaran ketebalan * kisaran lebar: 10-30mm
Tipe: Horisontal
Rentang diameter internal kumparan: Φ (500--800) mm
Maks. diameter luar kumparan: Φ1600 mm
Dimension(L*W*H): variabel
Lebar: 150-650mm
Nama Produk: Mesin Pengecoran Continuous Slab
Kondisi: Baru
bahan baku: kuningan, perunggu, tembaga dll.
frekuensi: 50Hz atau 60Hz
Kapasitas: 1 ~ 30ton / hari
Layanan Purna Jual: Insinyur tersedia untuk service mesin luar negeri
Deskripsi Produk

Copper Strip Slab Mesin Pengecoran Kontinyu Horizontal Dengan Melting Dan Holding Furnace

Deskripsi Produk:

Tembaga Strip Slab Continuous Casting Machine Horizontal Dengan Melting Dan Holding Furnace terutama digunakan untuk kuningan / perunggu bar, kuningan / perunggu membuat tabung. Bahan bisa kuningan murni / perunggu, memo kuningan / perunggu dan bahan kuningan / perunggu lainnya.

Bagian terdiri utama:
1. tungku induksi
2. Mesin traksi
3. Mesin potong otomatis
4. mesin mengupas (mesin gonggongan)
5. Sistem kontrol listrik
6. sistem pendingin air
7. Peralatan penghilang debu.

Copper Strip Slab Mesin Pengecoran Kontinyu

Parameter teknis utama:

1. Kecepatan casting: 1 ~ 30ton / hari

2. Ukuran strip: 150mm ~ 650mm (lebar)

10mm ~ 30mm (ketebalan)

3. Tungku bagian:

Copper Strip Slab Mesin Pengecoran Kontinyu

Model

Pencairan

menilai

Mini. kapasitas leleh Kekuasaan Nilai tegangan Dinilai freq. Tahap Suhu operasi Konsumsi daya (mencair) Tekanan air pendingin
Pencairan Memegang
T / jam T Kw Kw V HZ o C Kw.h / T Mpa
GYT-200 0,2 0,15 60 30

380V / 50Hz,

atau sesuai kebutuhan

3 1250 300 0,2-0,4
GYT-300 0,3 0,2 90 45 280
GYT-500 0,5 0,3 120 55 260
GYT-750 0,75 0,5 180 70 260
GYT-1000 1 0,55 240 70 260
GYT-1500 1.5 0,6 360 95 240
GYT-2000 2 0,7 480 120 240
GYT-3000 3 0,85 720 160 230

Copper Strip Slab Mesin Pengecoran Kontinyu

Diagram proses:



1. PROSES

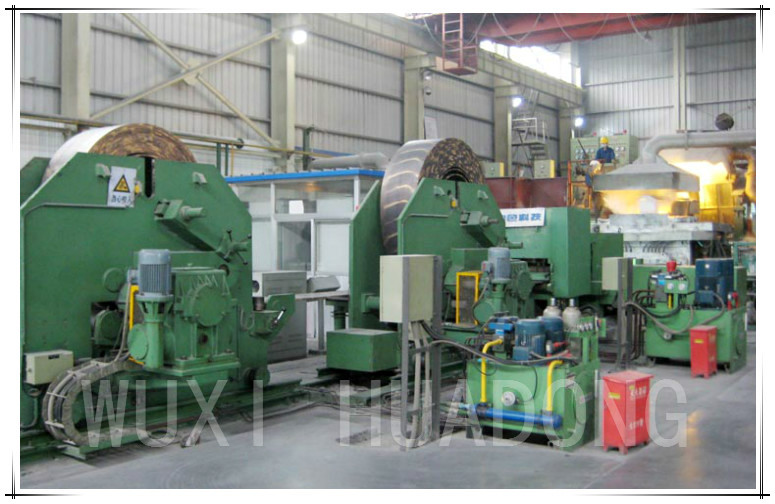

Peralatan utama dari jalur produksi
tungku peleburan, memegang tungku, cetakan, mesin pengecoran reversibel mikro-perjalanan, sinkronisasi mesin geser * 2, mesin berliku * 3, unit hidrolik, unit pendingin, dan unit kontrol elektromekanis dll.
* 1.1 Untuk pengecoran logam murni atau persyaratan khusus, tungku kombinasi peleburan tipe penahan tipe saluran bawah permukaan atau tungku kombinasi penahan peleburan tipe tipe kanal yang dapat dikendalikan dapat diadopsi;

* 1.2 Untuk memproduksi billet berbentuk bundar, berbentuk tubular, dan berbentuk khusus, mesin gergaji sinkronisasi yang panjang dapat diadopsi;

* 1.3 Untuk memproduksi billet berbentuk bulat, berbentuk tubular, dan berbentuk khusus, platform stok material untuk menerima dan menyimpan billet dapat diadopsi.


  2. PARAMETER TEKNIS UTAMA

1.1 Kecepatan casting :
Kecepatan traksi 0-64 mm / s (Pengaturan stepless)
Kecepatan mundur 0-64 mm / s (Pengaturan stepless)
Strip kecepatan jalur optimal 90-120mm / mnt
1.2 Daya peralatan :

Tungku kombinasi:

Peleburan

Memegang

500Kw

200Kw

Mesin traksi 7.5Kw
Tegangan geser hidrolik 80 t
1.3 Ketebalan geser 20mm (maks)
1.4 C parameter mesin meminyaki
Berat melingkar

6000Kg

Diameter dalam Coil

Φ500-800mm

Diameter koil 1600mm
1.5 Nilai kebisingan mesin Kurang dari 85 dB
1.6 Ketinggian garis operasi mesin + 1000mm
1.7 Arah penggerak mesin Drive yang tepat
1.8 Kapasitas roduction P
2 Helai: 750-1200Kg / jam Lebar: 470mm tebal: 25mm
Peralatan mesin tenaga perakitan 700Kw

3. PARAMETER PROSES UTAMA

1 Keluaran 750-1200Kg / jam
2 Rentang pengaturan suhu ≤1300 ℃
3 Kontrol suhu presisi tungku isolasi termal ± 5 ℃
4 Toleransi vertikal dan horizontal

Horisontal: + 0,10mm

Vertikal: ± 0,20mm

5 Dorong dan tarik rentang penyesuaian

Dorong: 0-64mm / s ± 0.1mm (tanpa listrik)

Tarik: 0-64mm / s ± 0.1mm (tanpa listrik)

6 Kurva sabit 1.5mm / m
7 Rentang penyesuaian dragger

Seret: 0-64mm / s ± 0.1mm (tanpa listrik)

Backsteppingl: 0-64mm / s ± 0.1mm (tanpa listrik)

8 Seret kecepatan garis maksimum 120mm / mnt
9 Melingkar rentang penyesuaian

Diameter dalam koil Φ500-Φ800mm

Diameter luar kumparan Φ1600mm

10 Kecepatan melingkar maksimum

250mm / mnt

11 Rentang penyesuaian elastis 0,95-0,75
12 Menara dgree coiliing ≤40m
13 Konsumsi daya unit 430kWh / t


4. DAFTAR BAGIAN PERALATAN

Tidak. Nama dan Spesifikasi Peralatan. Satuan Kuantitas
1 Bagian mesin
1.1 Melting dan memegang tungku gabungan set 1
1.2 Cetakan set 2
1.3 Seret set 1

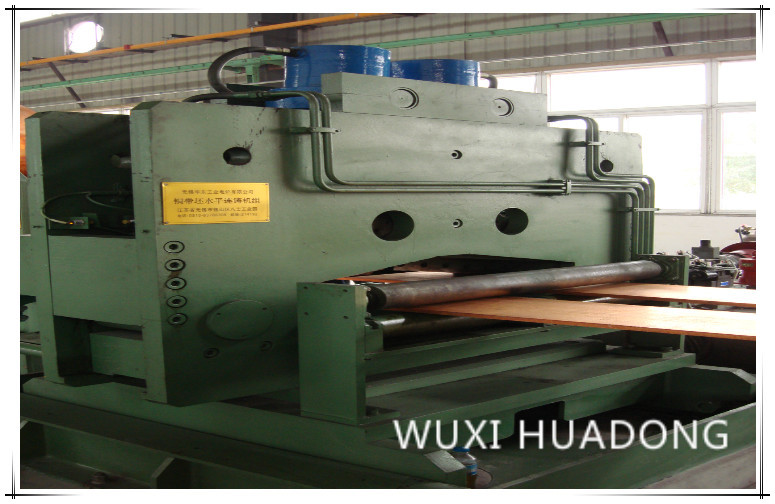

1.4 Pemotong hidrolik set 1
1.5 Mesin melingkar set 2
2 Sistem hidrolik
2.1 Stasiun hidrolik titing gabungan set 1
2.2 Stasiun hidrolik pemotong hidrolik set 1
2.3 Seret dan lilitkan stasiun hidraulik mesin set 1
3 Sistem kontrol listrik
3.1 Sistem kontrol tungku listrik frekuensi daya Set 2
3.2 Sistem kontrol otomatis set 1
4 Dokumentasi teknis dengan peralatan set 2
4.1 Diagram instalasi peralatan mengajukan 1
4.2 Spesifikasi peralatan mengajukan 1
4.3 Diagram prinsip sistem kontrol listrik mengajukan 1
4.4 Kontrol tata letak kabinet mengajukan 1
4.5 Spesifikasi produk untuk peralatan listrik utama mengajukan 1
4.6 Diagram sistem hidrolik mengajukan 1
4.7 Program PLC mengajukan 1

5. LAYANAN SETELAH PENJUALAN


1. Bagian utama peralatan akan memiliki garansi gratis satu tahun, dan komponen khusus akan dibahas secara terpisah;
2. Selama masa percobaan produksi (dalam waktu 3 bulan setelah commissioning peralatan selesai), perusahaan kami akan mengirim teknisi profesional untuk layanan tindak lanjut;
Dalam masa garansi, jika kesalahan terjadi karena masalah kualitas, perusahaan kami akan mengirim personel ke lokasi untuk menyelesaikan masalah dalam waktu 72 jam setelah menerima pemberitahuan;
Setelah masa garansi peralatan berakhir, perusahaan kami akan menawarkan solusi yang efektif dalam waktu 24 jam setelah menerima pemberitahuan, dan akan mengirim personel untuk pekerjaan pemeliharaan jika pengguna gagal menyelesaikan masalah, hanya membebankan biaya biaya.
Untuk perbaikan peralatan tahunan, perusahaan kami akan mengirim teknisi profesional untuk bergabung dengan para pengguna dalam merumuskan rencana turnaround, gratis;
Dalam masa garansi, perusahaan kami dapat mengirim teknisi profesional ke lokasi untuk memeriksa kondisi operasi peralatan dan menyediakan layanan lapangan.
Setelah masa garansi peralatan berakhir, satu kunjungan kembali dapat dilakukan atas undangan satu kali per setengah tahun.
3. Jika perusahaan kami memiliki poin inovasi dan peningkatan atau saran konstruktif untuk peralatan serupa, kami akan memberi tahu pengguna tepat waktu.
